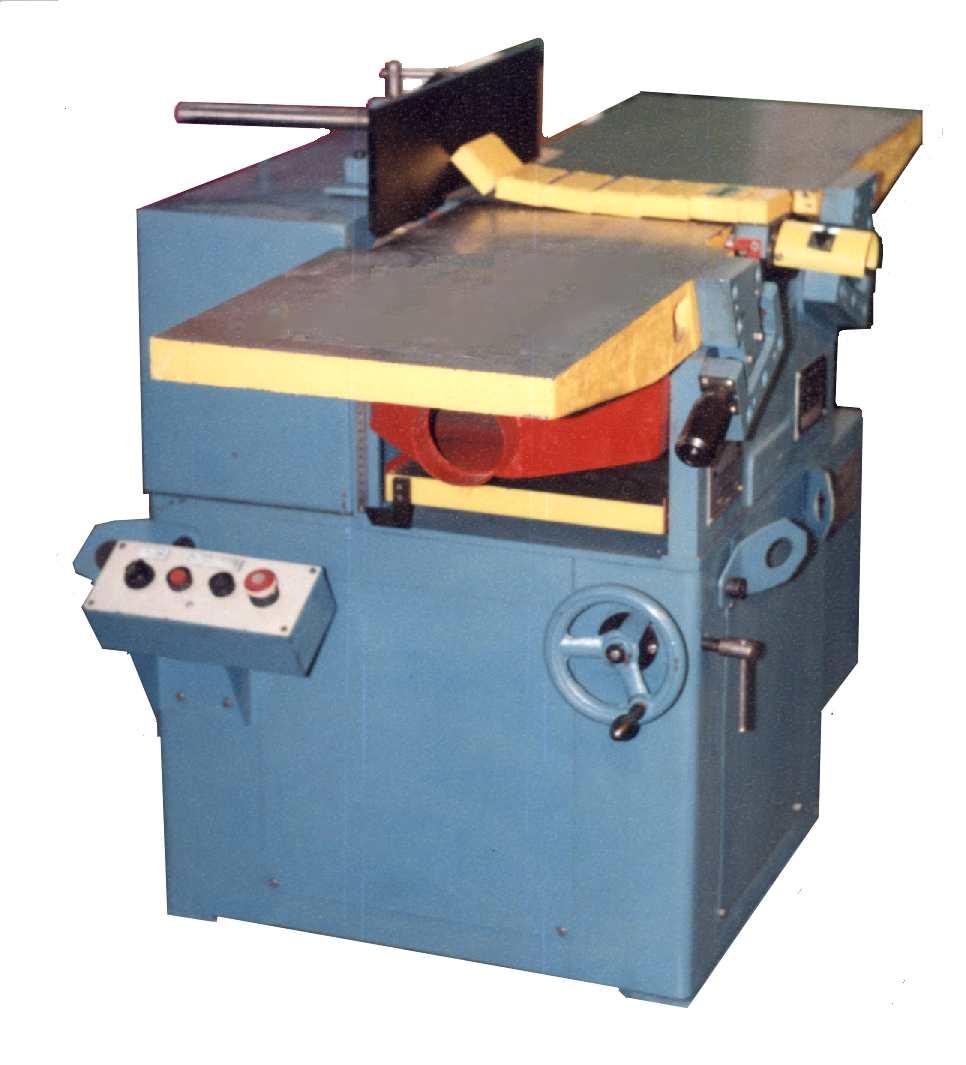

Станки предназначены для одностороннего плоскостного строгания в размер по толщине с предварительной обработкой базовой плоскости.
Станина станка – сварная, коробчатой конструкции, внутри которой установлен электродвигатель. Фуговальные и рейсмусовые столы станка – чугунные.
Подача заготовки при фуговании – ручная; при рейсмусовании – автоматическая при помощи двух приводных подающего рифлёного и приёмного гладкого валов. Привод валов – за счёт отбора мощности от ножевого вала. Регулировка толщины снимаемого слоя при фуговании осуществляется перемещением переднего стола по направляющей за счёт ходового винта с последующей фиксацией. На столе также установлена направляющая линейка для строгания кромки под углом от 90о до 45о.
Регулировка размера при рейсмусовании осуществляется за счет подъёма-опускания рейсмусового стола при помощи маховика и червячной передачи с последующей фиксацией. При рейсмусовании фуговальные столы откидываются.
Для отвода стружки станки комплектуется кожухом с выводом под рукав диаметром 90 мм.
Т Е Х Н И Ч Е С К А Я Х А Р А К Т Е Р И С Т И К А
Модель |
Д300ФР |
Размеры обрабатываемой заготовки, мм: - ширина |
310 |
- толщина при рейсмусовании |
5 ч 180 |
- длина не менее |
400 |
Наибольшая толщина снимаемого слоя, мм: |
4 |
Общая длина фуговальных столов, мм: |
1420 |
Длина рейсмусового стола, мм |
550 |
Диаметр ножевого вала, мм |
70 |
Количество ножей, шт |
3 |
Скорость подачи при рейсмусовании, м /мин |
10 |
Частота вращения ножевого вала, об/мин |
6 000 |
Мощность эл./двигателя, кВт: |
2,2 |
Габариты, мм |
1500х900х750 |
Масса, кг |
330 |
