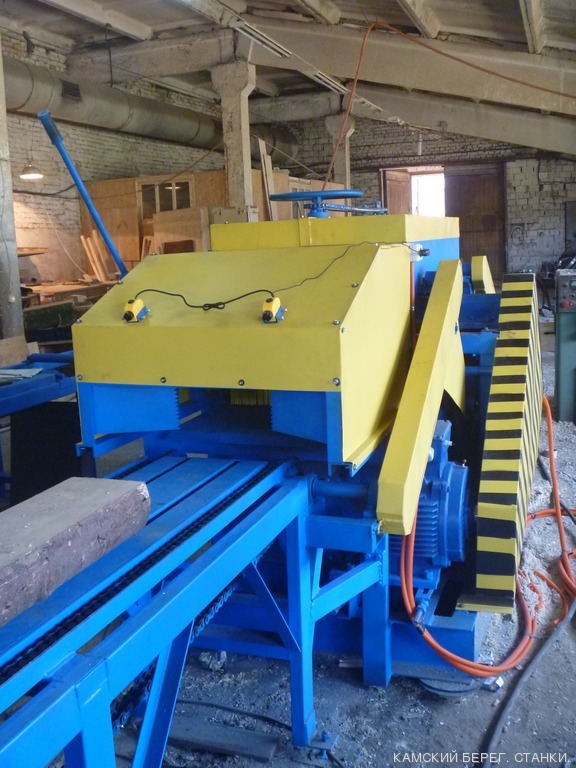

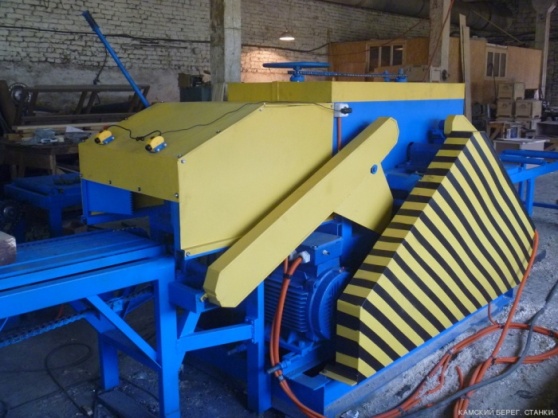

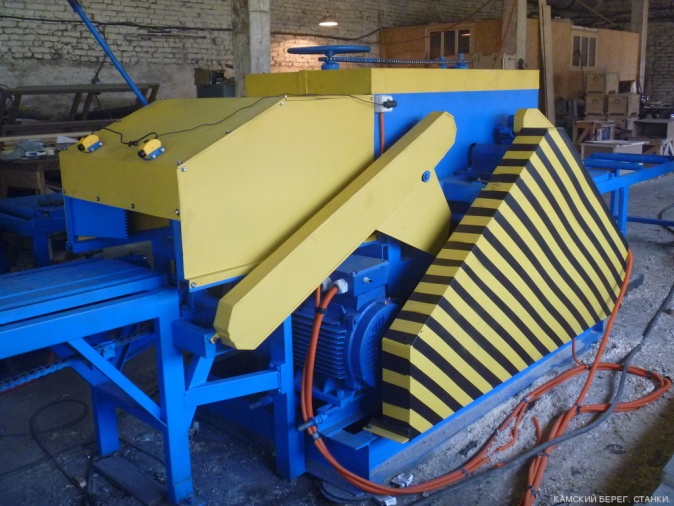

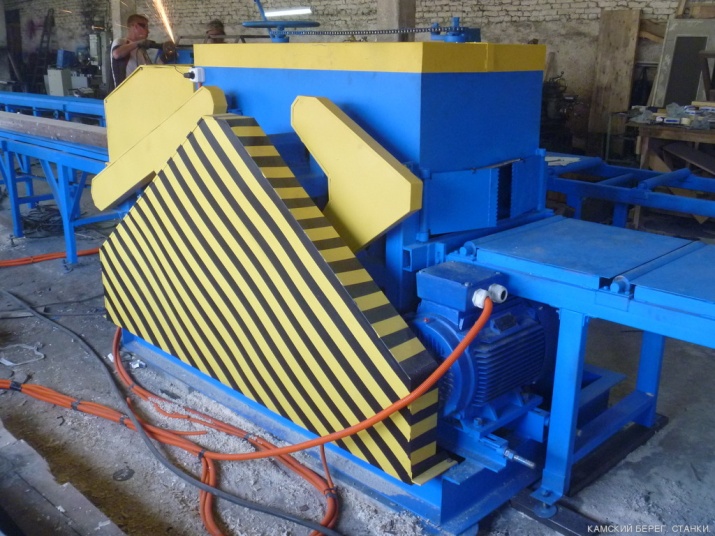

Многопильный дисковый двухвальный станок с высотой пропила до 125, 165, 205 и 245 мм (в зависимости от модификации) предназначен для распиловки двухкантного (лафета), трехкантного и четырехкантного бруса на обрезную и необрезную доску в поточном режиме.

Мощный дисковый многопильный станок второго ряда является основой высокопроизводительного потока по изготовлению доски.

Многопильный станок "Вектор 2" предназначен для работы на средних и крупных деревообрабатывающих и лесопильных предприятиях.

По заказу возможно изготовление станков с увеличенной высотой пропила до 285 и до 305мм.



Конструкция и принцип действия многопильного станка "Вектор 2"

Станок многопильный по умолчанию оснащается уникальной комбинированной системой подачи заготовки, включающей не только традиционные рябухи, но и цепной толкатель. Заготовка цепным толкателем подается в приводные рябухи многопильного станка. Скорость плавно регулируется. Рябухи регулируются по высоте (вращением штурвала или электромеханическим приводом, в зависимости от комплектации), обеспечивая непрерывную работу с разным по высоте сырьем. Далее уже рябухи подают заготовку в неподвижный пильный узел, толкатель при этом "страхует" рябухи от проскальзывания, двигаясь в нескольких миллиметрах позади заготовки. Скорость рябух и толкателя четко синхронизированы. Пильный узел многопильного станка состоит из двух валов с установленными на них пилами. Крепление каждого вала - трехопорное. Нижний вал расположен под плоскостью движения заготовки, а верхний - над этой плоскостью. Валы немного смещены относительно друг друга по горизонтали так, чтобы продольные проекции пил немного пересекались, объединяя, таким образом, верхний и нижний пропилы. После распиловки готовые доски вытягиваются из станка уже вытяжными приводными рябухами и попадают на приемный стол. Пиление на обоих валах многопильного станка встречное. Лазерные указатели помогают правильно выровнять заготовку перед подачей в многопильный станок. Защитные шторки предохраняют от обратного выброса горбыля/доски. Выносной пульт управления многопильным станком оснащен амперметрами, позволяющими отслеживать нагрузку на двигатели.

Основные преимущества многопильного станка "ВЕКТОР 2"

• Высокотехнологичная конструкция прочной стальной рамы, переплетенная снаружи и внутри каркасом из стальных труб, гарантирует стабильную долговременную работу станка. Заводская гарантия на сварные швы рамы - 5 лет!
• Высокая точность распиловки (± 0,2 мм), более высокая, чем у рамных пилорам;
• Высокая производительность – 5-10 м. куб. обрезной доски в час (в зависимости от мощности);
• Использование более тонких дисковых пил (в сравнении с одновальными схемами такой же максимальной глубины пропила) обеспечивает минимизацию объема опилок и повышает процент выхода готовой продукции, меньшие по диаметру пилы дешевле и стабильнее в работе;
• Трехопорное крепление пильных валов обеспечивает надежность конструкции пильного узла и точность распиловки;

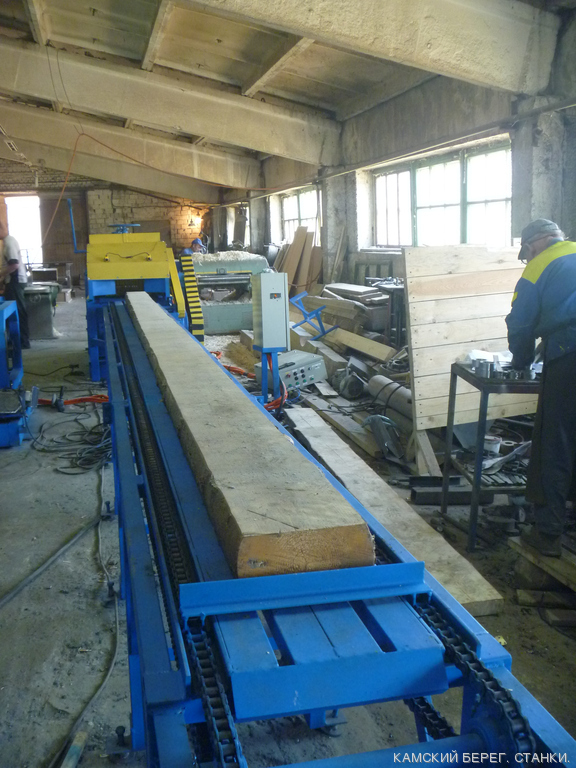

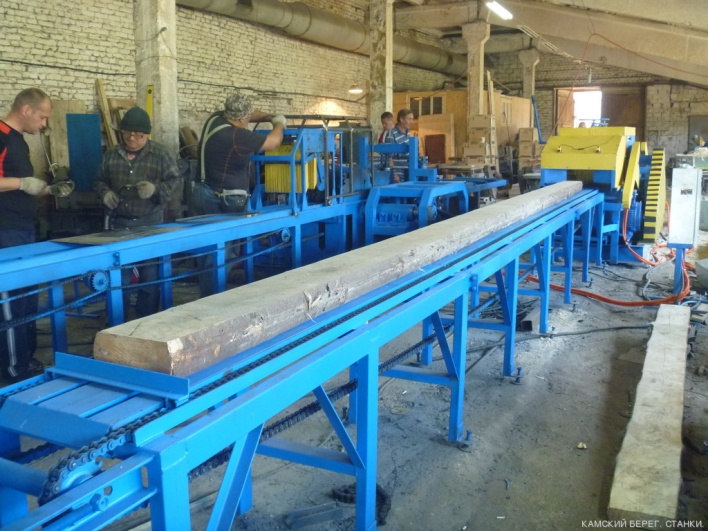

• Уникальная комбинированная система подачи (цепной толкатель + рябухи), гарантирующая стабильную скорость подачи на всем цикле пиления. Обеспечивает высокое качество распиловки даже в тяжелых условиях (твердые породы, промороженная древесина, сырье покрытое наледью, сырье с отклонениями по геометрии и т. д.), "пробуксовка" заготовки при пилении полностью исключена;
• Плавная регулировка скорости подачи заготовки, позволяющая подстраиваться под любые условия распиловки;
• Жесткая двухсторонняя фиксация материала при распиловке гарантирует стабильное пиление даже коротких заготовок;
• Вибрации и ударные нагрузки (в отличие от рамных многопилов) отсутствуют в принципе;
• Надежная система предохранения вылета пиломатериала;
• Энергоемкость зависит от требуемой производительности (количество потребляемой энергии зависит от нагрузки, если двигатели загружены на 50%, то и потребления будет около 50% от номинала);
• Широкая степень индивидуализации станка под конкретные задачи: макс. высота лафета от 120 до 240мм и более, суммарная мощность от 30 до 220 кВт, длина заготовки при использовании комбинированной подачи от 1,2 до 10,5м. Возможны любые модификации и доработки по желанию клиента;
• Плавный пуск главных двигателей (опция);
• Мгновенная перенастройка системы подачи на различную высоту лафета (опция, диапазон регулировки max 60мм);
• Электромеханическая регулировка высоты рябух, в т. ч. с автоматическим режимом работы (опция);
• Простота и надежность конструкции, высокая ремонтопригодность, доступные запчасти;
• Не требует специального фундамента, станок устанавливается креплением на анкерные болты на ровное основание.

        Точности и качество изделий получаемых на многопильном дисковом станке "Вектор-2"

       Точность распиловки при работе на многопильном станке "Вектор 2" с существенным запасом укладывается во все действующие ГОСТы. Сразу после распиловки геометрия доски имеет отклонения не более +-0,2мм. Благодаря оптимальному подбору пил и параметров их работы (количество зубьев, обороты пильного вала, скорость подачи заготовки) качество поверхности выпиливаемых досок очень высокое.

Тех. хар-ки станков : "Вектор 2"

	Параметр	Значение
	Модификация	Вектор 2/120	Вектор 2/160	Вектор 2/200	Вектор 2/240
	Высота обрабатываемого материала max., мм	125	165	205	245
	Высота обрабатываемого материала min., мм	50
	Расстояние между крайними пилами (ширина постава) max., базовое, мм	350	400	500	600
	Расстояние между крайними пилами (ширина постава) max., возможное (опциональное), мм	600	600	650	700
	Ширина обрабатываемого материала (просвет станка) max., мм	ширина постава + 100
	Длина обрабатываемого материала max., мм
	при традиционной (рябухи) системе подачи	не ограничена
	при комбинированной (цепной толкатель+рябухи)	6,5 - 10,5
	Длина обрабатываемого материала min*., мм	1200			1300
	Диаметр пил, мм:
	на верхнем валу	250	315	350	400
	на нижнем валу	250	315	350	400
	Диаметр пильных валов, мм	50	70
	Толщина пропила (напайки), при использовании пил GASS, мм	2,8	3,8	3,9	4,4
	Частота вращения верхнего пильного вала, об/мин	4500	4000	3600	3200
	Частота вращения нижнего пильного вала, об/мин	4500	4000	3600	3200
	Количество электродвигателей, шт.	4 - 5
	Мощность привода верхнего пильного вала, базовая, кВт	22,0	30,0	37,0	45,0
	Мощность привода нижнего пильного вала, базовая, кВт	22,0	30,0	37,0	45,0
	Мощность привода верхнего пильного вала, возможная (опциональная), кВт	15,0 - 37,0	18,5 - 45,0	22,0 - 55,0	37,0 - 90,0
	Мощность привода нижнего пильного вала, возможная (опциональная), кВт	15,0 - 37,0	18,5 - 45,0	22,0 - 55,0	37,0 - 90,0
	Мощность привода подачи заготовки, кВт	3,0	3,0	3,0	3,0
	Суммарная установленная мощность, базовая, кВт	47,0	63,0	77,0	93,0
	Суммарная установленная мощность, возможная (опциональная), кВт	33,0 - 77,0	40,0 - 93,0	47,0 - 113,0	77,0 - 183,0
	Рекомендуемое максимальное количество пропилов (для базовых двигателей при пилении лафета максимальной высоты), шт.	10	8	8	8
	Рекомендуемый диаметр разлучек, мм.	90	110	120	135
	Скорость подачи, бесступенчатая, м/мин	10 - 30
	Рабочая высота стола, мм	800+-50
	Длина приемного стола (опция), мм	6,5 - 10,5
	Габариты (ДхШхВ), мм	2800х1350 х1900	2950х1400 х2000	3050х1400 х2000	3600х1550 х2100
	Масса, кг	2600	2800	3000	3500
	* - минимальная длина заготовки, которая при пилении всегда лежит минимум на двух рябухах, что обеспечивает стабильное положение заготовки в горизонте
	рекомендуемая скорость подачи м/мин (0,2 - 0,4 мм на зуб при пилах с 18-ю зубьями)	16,0 - 32,0	14,5 - 29,0	13,0 - 26,0	11,5 - 23,0

Инструмент

На станке "Вектор 2" используются пилы с твердосплавными напайками диаметром от 250 до 500мм с небольшим количеством зубъев. Строго рекомендуется наличие зачистных ножей, способствующих удалению опила. Толщина пропила зависит от диаметра пилы и конкретного производителя. На выбор мы предлагаем пилы отечественных производителей или таких популярных брендов как GASS (Польша), Faba(Польша) или Pilana (Чехия). По желанию можно согласовать установку пил любого производителя.

Особенности дисковых пил Gass:

Производство сертифицировано по ISO 9002;
Полотна пил изготавливаются ТОЛЬКО из немецкой стали;
Зубья Sandvik (Швеция);
На всех пилах каленые полотна, не требующие проковки и доработки;
Специальная конфигурация зубьев и "очистителей пропила";

Компания FABA S.A. известна в Европе, как производитель высококачественного деревообрабатывающего инструмента, благодаря современному и сверхточному электронному и лазерному оборудованию последнего поколения, которое позволяет выпускать инструмент по параметрам и эскизам заказчика в максимально короткие сроки.

Инструмент известен среди крупных европейских производителей, за счет применения в технологических процессах лучших материалов импортного производства и пользуется большим спросом. Превосходное качество изделий FABA S.A. подтверждается международным сертификатом качества ISO 9001.

Преимущества твердосплавных дисковых пил PILANA:

1) Зубья:
Используются твердые сплавы марки CERATIZIT с отличными параметрами срока службы режущей кромки до заточки.
Отборный серебряный припой и современная технология пайки обеспечивают максимальную устойчивость зубьев против отламывания от корпуса диска

2) Материал корпуса режущего диска:
Длительное сотрудничество с поставщиками, которые поставляют изделия проверенного рынком постоянно высокого качества.

3) Армирование:
Обеспечивает высокую жесткость и механическую стабильность дисковой пилы при резке.

"Вектор 2/120", высота пропила до 125мм.

“ВЕКТОР 2/120”. Базовая комплектация.

1. Станина станка (стальной короб + силовой каркас из труб).
2. Двухвальный пильный узел, каждый вал на трех опорах (макс. высота пропила 125мм, макс. расстояние между крайними пилами 350мм);
3. Привод вращения пил мощностью 2х22 кВт.;
4. Подача заготовки: Комбинированная (3 приводные рябухи на входе, 3 приводные рябухи на выходе + синхронизированный по скорости подающий стол с цепным толкателем для заготовок длиной до 6,5м. Скорость плавнорегулируемая.;
5. Регулировка высоты рябух: ручная (вращение штурвала), индикация по аналоговой линейке;
6. Нижний бункер для отходов пиления, вытяжной патрубок d=100мм, дверца;
7. Лазерные указатели пропилов, "тип 1" (видимая длина линии 2-3м) - 2 шт.;

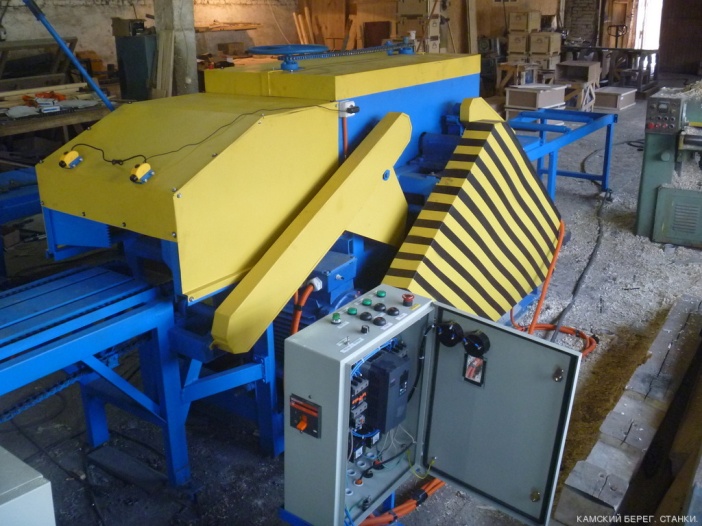

8. Выносной пульт управления с амперметрами;
9. Защита от обратного выброса горбыля (верхние двойные шторки + боковая когтевая защита на входе и выходе);
10. Приемный роликовый стол 6м, на регулируемых опорах;
11. Без инструмента.



"Вектор 2/160", высота пропила до 165мм.

 “ВЕКТОР 2/160”. Базовая комплектация.

1. Станина станка (стальной короб + силовой каркас из труб).
2. Двухвальный пильный узел, каждый вал на трех опорах (макс. высота пропила 165мм, макс. расстояние между крайними пилами 400мм);
3. Привод вращения пил мощностью 2х30 кВт.;
4. Подача заготовки: Комбинированная (3 приводные рябухи на входе, 3 приводные рябухи на выходе + синхронизированный по скорости подающий стол с цепным толкателем для заготовок длиной до 6,5м. Скорость плавнорегулируемая.;
5. Регулировка высоты рябух: ручная (вращение штурвала), индикация по аналоговой линейке;
6. Нижний бункер для отходов пиления, вытяжной патрубок d=100мм, дверца;
7. Лазерные указатели пропилов, "тип 1" (видимая длина линии 2-3м) - 2 шт.;
8. Выносной пульт управления с амперметрами;
9. Защита от обратного выброса горбыля (верхние двойные шторки + боковая когтевая защита на входе и выходе);
10. Приемный роликовый стол 6м, на регулируемых опорах;
11. Без инструмента.

Опции для Вектор 2/160:

Увеличение максимального расстояния между пилами до:

500 мм – в «базе».

550 мм

600 мм

650 мм .

Мощность привода верхнего вала:

22,0 кВт

30,0 кВт

37,0 кВт – в «базе».

45,0 кВт

55,0 кВт

Мощность привода нижнего вала:

22,0 кВт

30,0 кВт

37,0 кВт – в «базе».

45,0 кВт

55,0 кВт

Устройство плавного пуска для двигателей:

2 х 22,0 кВт

30,0 + 22,0 кВт

2 х 30,0 кВт

37,0 + 30,0 кВт

2 х 37,0 кВт

45,0 + 37,0 кВт

2 х 45,0 кВт.

55,0 + 45,0 кВт .

2 х 55,0 кВт

Система подачи заготовки:

Комбинированная (подающий стол 6,5м с цепным толкателем + приводные рябухи) – в «базе».

Комбинированная (подающий стол 8,5м с цепным толкателем + приводные рябухи) .

Комбинированная (подающий стол 10,5м с цепным толкателем + приводные рябухи)

Традиционная (приводные рябухи), без подающего стола .

Традиционная (приводные рябухи), с подающим неприводным столом 6м .

Традиционная (приводные рябухи), с подающим неприводным столом 8м

Традиционная (приводные рябухи), с подающим неприводным столом 10м

Центрователь на подающем столе:

Пружинный центрователь

Пневматический центрователь

Электромеханический цепной центрователь .

Электромеханический цепной центрователь с загрузкой лафета .

Регулировка положения рябух (высоты заготовки):

Ручная (вращение штурвала) – в «базе».

Ручная быстрая (рычаг), макс. диапазон 60мм

Электромеханическая с индикацией по аналоговой линейке

Электромеханическая с электронной индикацией.

Электромеханическая с электронным управлением .

Электромеханическая с автоматическим управлением .

Лазерные указатели пропилов:

Тип 1 (видимая длина луча 2-3м) - 2 шт. (в «базе»)

Тип 2 (видимая длина луча 4-5м) .

Тип 3 (видимая длина луча 6-8м) .

Инструмент:

Дисковые пилы GASS (Польша) 350 мм

Дисковые пилы (Россия) 350 мм.

(для 1 пропила необходимо 2 пилы, т. е. для 10 пропилов необходимо 20 пил).

Модуль ЧПУ "А1":

Модуль ЧПУ "А1", 1шт .

Модуль ЧПУ "А1", 2шт

Приемный стол:

Без приемного стола .

Приемный стол 2 м .

Приемный стол 3 м.

Приемный стол 4 м .

Приемный стол 5 м .

Приемный стол 6 м

Приемный стол 7 м .

Приемный стол 8 м .

Приемный стол 9 м .

Приемный стол 10 м .

Приемный стол 11 м .

Приемный стол 12 м .



"Вектор 2/200", высота пропила до 205мм.

“ВЕКТОР 2/200”. Базовая комплектация.

1. Станина станка (стальной короб + силовой каркас из труб).
2. Двухвальный пильный узел, каждый вал на трех опорах (макс. высота пропила 205мм, макс. расстояние между крайними пилами 500мм);
3. Привод вращения пил мощностью 2х37 кВт.;
4. Подача заготовки: Комбинированная (3 приводные рябухи на входе, 3 приводные рябухи на выходе + синхронизированный по скорости подающий стол с цепным толкателем для заготовок длиной до 6,5м. Скорость плавнорегулируемая.;
5. Регулировка высоты рябух: ручная (вращение штурвала), индикация по аналоговой линейке;
6. Нижний бункер для отходов пиления, вытяжной патрубок d=100мм, дверца;
7. Лазерные указатели пропилов, "тип 1" (видимая длина линии 2-3м) - 2 шт.;
8. Выносной пульт управления с амперметрами;
9. Защита от обратного выброса горбыля (верхние двойные шторки + боковая когтевая защита на входе и выходе);
10. Приемный роликовый стол 6м, на регулируемых опорах;
11. Без инструмента.

Опции для станка Вектор 2/200:

Увеличение максимального расстояния между пилами до:

500 мм – в «базе».

550 мм

600 мм

650 мм .

Мощность привода верхнего вала:

22,0 кВт .

30,0 кВт

37,0 кВт – в «базе».

45,0 кВт .

55,0 кВт .

Мощность привода нижнего вала:

22,0 кВт .

30,0 кВт .

37,0 кВт – в «базе».

45,0 кВт .

55,0 кВт .

Устройство плавного пуска для двигателей:

2 х 22,0 кВт .

30,0 + 22,0 кВт .

2 х 30,0 кВт .

37,0 + 30,0 кВт .

2 х 37,0 кВт .

45,0 + 37,0 кВт .

2 х 45,0 кВт .

55,0 + 45,0 кВт .

2 х 55,0 кВт.

Система подачи заготовки:

Комбинированная (подающий стол 6,5м с цепным толкателем + приводные рябухи) – в «базе».

Комбинированная (подающий стол 8,5м с цепным толкателем + приводные рябухи) .

Комбинированная (подающий стол 10,5м с цепным толкателем + приводные рябухи).

Традиционная (приводные рябухи), без подающего стола .

Традиционная (приводные рябухи), с подающим неприводным столом 6м .

Традиционная (приводные рябухи), с подающим неприводным столом 8м .

Традиционная (приводные рябухи), с подающим неприводным столом 10м .

Центрователь на подающем столе:

Пружинный центрователь .

Пневматический центрователь .

Электромеханический цепной центрователь .

Электромеханический цепной центрователь с загрузкой лафета .

Регулировка положения рябух (высоты заготовки):

Ручная (вращение штурвала) – в «базе».

Ручная быстрая (рычаг), макс. диапазон 60мм .

Электромеханическая с индикацией по аналоговой линейке

Электромеханическая с электронной индикацией .

Электромеханическая с электронным управлением .

Электромеханическая с автоматическим управлением .

Лазерные указатели пропилов:

Тип 1 (видимая длина луча 2-3м) - 2 шт. (в «базе»)

Тип 2 (видимая длина луча 4-5м) .

Тип 3 (видимая длина луча 6-8м) .

1.    Инструмент:

2.     Дисковые пилы GASS (Польша) 350 мм .

3.     Дисковые пилы (Россия) 350 мм .

4.     (для 1 пропила необходимо 2 пилы, т. е. для 10 пропилов необходимо 20 пил).

5.    Модуль ЧПУ "А1":

6.     Модуль ЧПУ "А1", 1шт .

7.     Модуль ЧПУ "А1", 2шт .

8.    Приемный стол:

9.     Без приемного стола .

10.   Приемный стол 2 м .

11.   Приемный стол 3 м.

12.   Приемный стол 4 м.

13.   Приемный стол 5 м.

14.   Приемный стол 6 м

15.   Приемный стол 7 м .

16.   Приемный стол 8 м .

17.   Приемный стол 9 м .

18.   Приемный стол 10 м

1. Приемный стол 11 м

20.   Приемный стол 12 м .

"Вектор 2/240", высота пропила до 245мм и более.

 “ВЕКТОР 2/240”. Базовая комплектация.

1. Станина станка (стальной короб + силовой каркас из труб).
2. Двухвальный пильный узел, каждый вал на трех опорах (макс. высота пропила 245мм, макс. расстояние между крайними пилами 600мм);
3. Привод вращения пил мощностью 2х45 кВт.;
4. Подача заготовки: Комбинированная (3 приводные рябухи на входе, 3 приводные рябухи на выходе + синхронизированный по скорости подающий стол с цепным толкателем для заготовок длиной до 6,5м. Скорость плавнорегулируемая.;
5. Регулировка высоты рябух: ручная (вращение штурвала), индикация по аналоговой линейке;
6. Нижний бункер для отходов пиления, вытяжной патрубок d=100мм, дверца;
7. Лазерные указатели пропилов, "тип 1" (видимая длина линии 2-3м) - 2 шт.;
8. Выносной пульт управления с амперметрами;
9. Защита от обратного выброса горбыля (верхние двойные шторки + боковая когтевая защита на входе и выходе);
10. Приемный роликовый стол 6м, на регулируемых опорах;
11. Без инструмента.

Дисковый многопильный двухвальный станок "ВЕКТОР 2". Пиление лафета 200х550мм.Видео: https://youtu.be/NEv16f2xR3s
