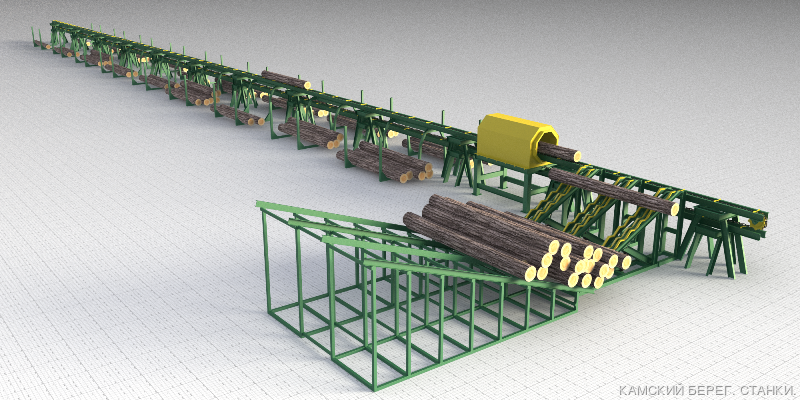

Линия сортировки бревен по размерам с 3D сканером для точного измерения геометрических параметров бревна в реальном времени.

Благодаря накопленному опыту в изготовлении околостаночного оборудования наша компания имеет возможность полностью изготовить и запустить в эксплуатацию линию сортироки круглого леса по размерам, кривизне, комлистости, породе и другим параметрам. Специалисты нашей компании произведут весь комплекс работ, необходимый для проектирования, изготовления и пуска в эксплуатацию сортировочной линии.

Для крупного деревообрабатывающего производства, ориентированного на комплексную переработку древесины с высоким процентом выхода полезной продукции линия сортировки бревен является необходимым компонентом производства. Благодаря точной сортировке по размерам каждого бревна у производителя появляется возможность очень точно выбирать режим переработки леса, обеспечивающий максимальный процент выхода и экономический эффект производства.

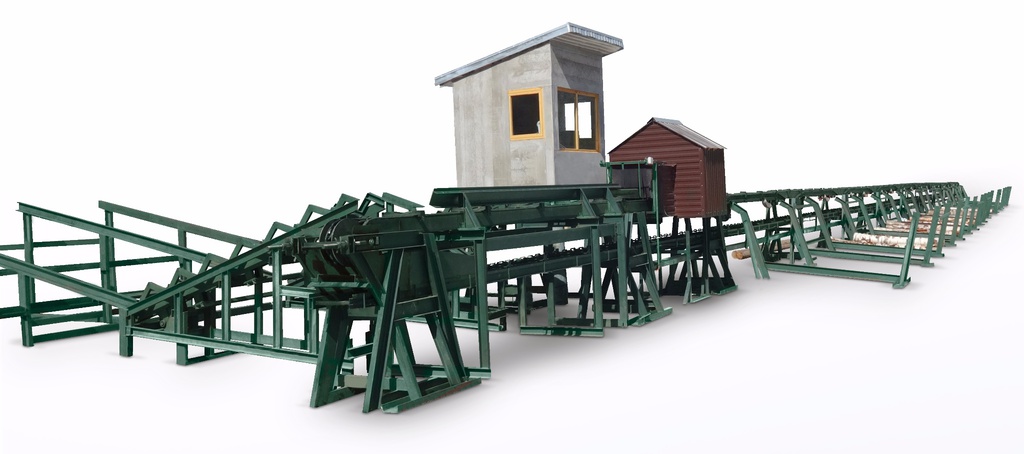

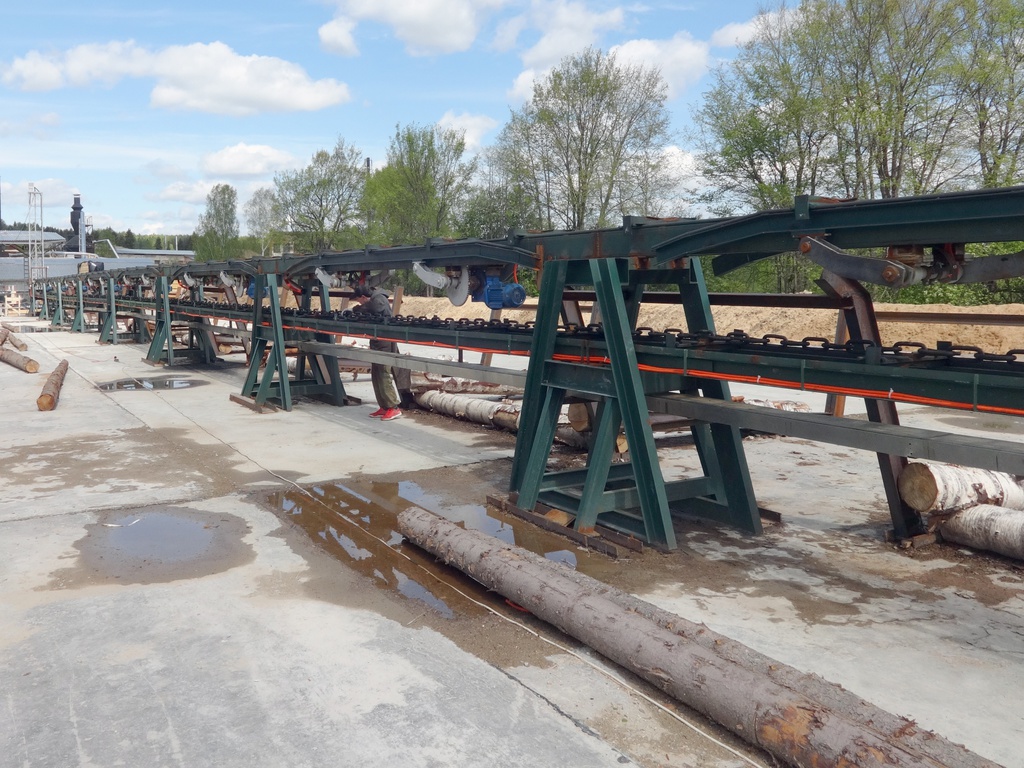

Линия сортировки бревен представляет собой накопитель (пассивный или механизированный) разобщитель бревен, как правило, гидравлический, бревнотаску, систему карманов и сбрасывателей.

Сбрасыватели управляются автоматизированной системой, которая основана на сканировании геометрии бревна с последующей компьютерной обработкой.

Сотрудничество с нашей компанией позволит Вам не только получить линию сортировки бревен "под ключ" в сжатые сроки и с отличным качеством, но и существенно сэкономить, так как наша компания использует проверенные временем качественные отечественные комплектующие и умеет работать эффективно. Мы следим за тем, чтобы Ваши вложения окупились как можно скорее, так как мы ориентируемся на долговременные партнерские отношения с нашими заказчиками.

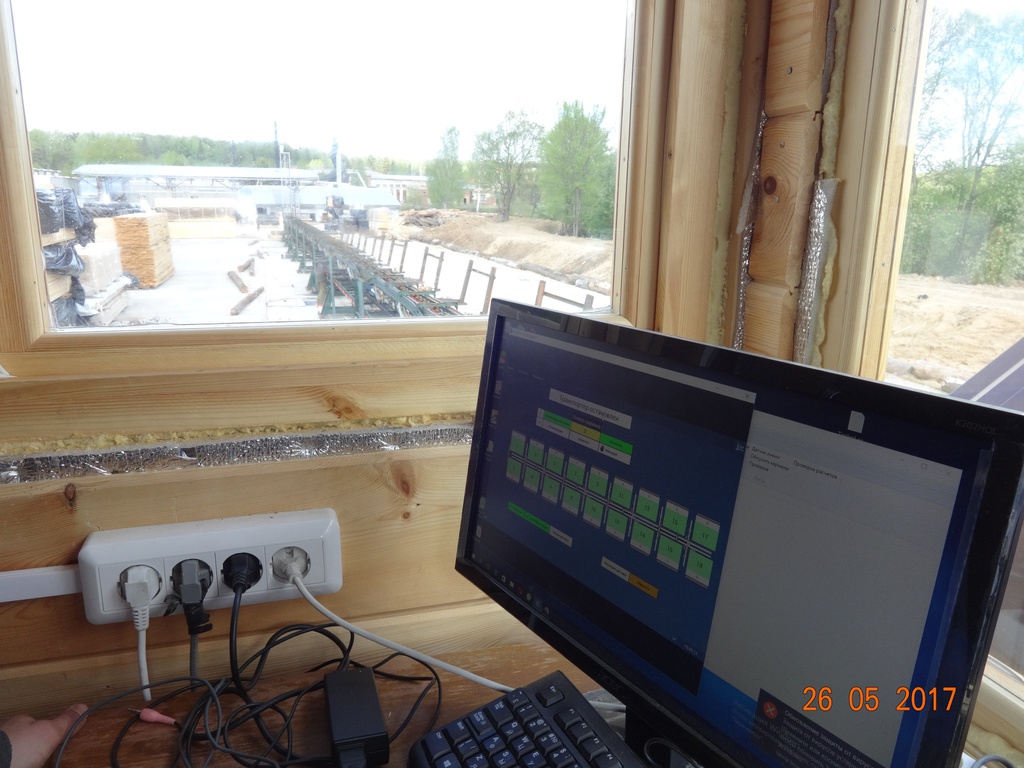

Автоматическая система управления (АСУ) линией сортировки.

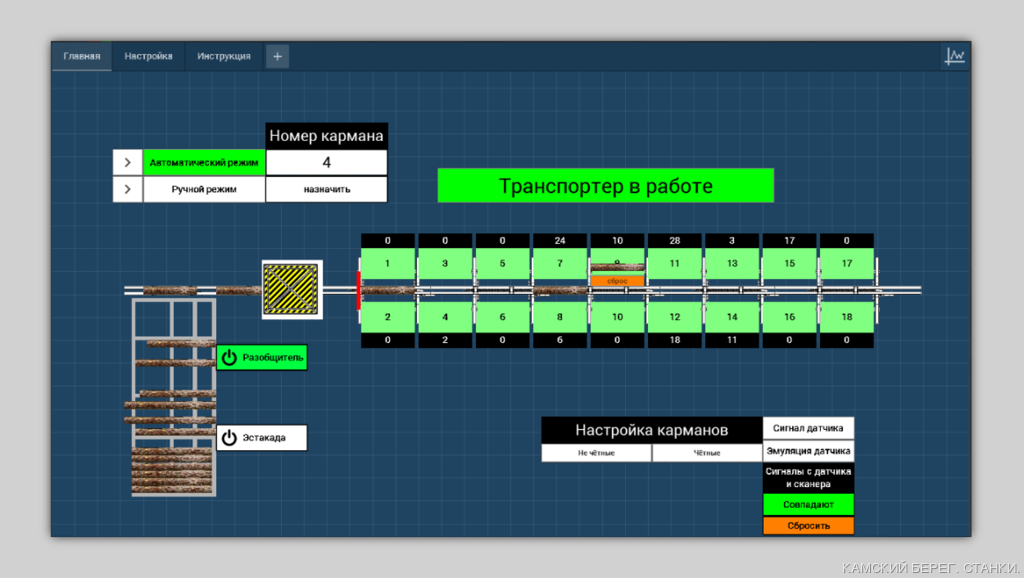

Линия сортировки бревен управляется системой управления на основе промышленного контроллера. Программа управления линией получает от сканера бревен информацию о параметрах бревна, прошедшего через сканер и определяет карман и момент сбрасывания соответствующего бревна.

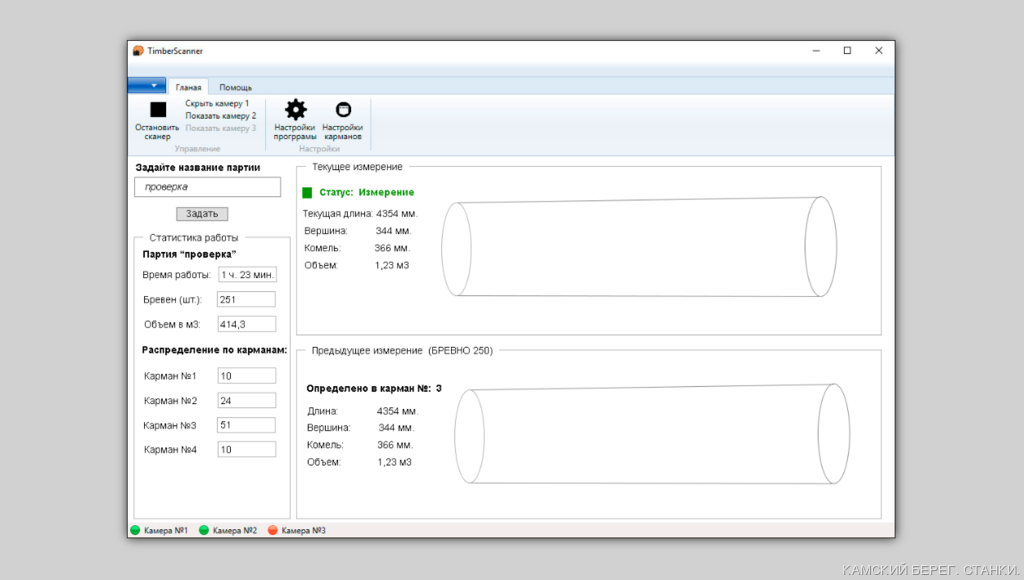

Программа управления ведет всю статистику о количестве и параметрах бревен, прошедших через сканер.

Система управления обеспечивает корректное восстановление системы после сбоя (например, в результате обесточивания линии) и ведение хронологии и статистики работы всех элементов линии.

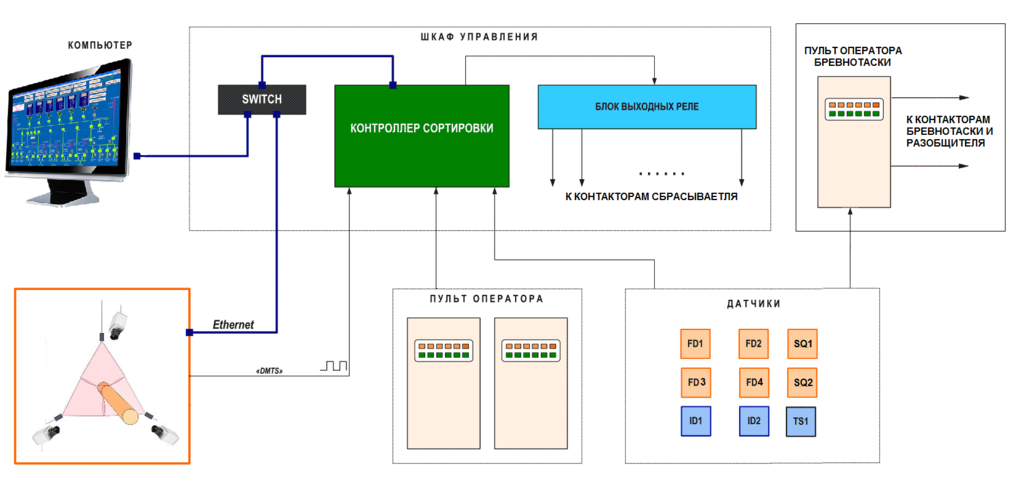

Система управления состоит из промышленного контроллера, настольного компьютера, системы датчиков и программного обеспечения.

            Система 3D сканирования поверхности бревен.

ЗD сканер поверхности бревен предназначен для определения формы и геометрических параметров бревен с целью последующего использования этих данных на линиях сортировки бревен, в системах оптимизации распиловки на любых лесопильных линиях или станках, в системах учета круглого леса.

Форма бревна определяется по оцифрованным контурам нескольких поперечных сечений бревен. В результате система может построить достаточную для любых применений 3д модель бревна, из е которой легко вычисляются любые параметры, которые могут потребоваться для сортировки бревен и выбора оптимальной схемы раскроя.

Принцип работы 3D сканера бревен

На поверхности бревна с помощью 3-х лазерных указателей формируется след лазерного луча, который фиксируется видеокамерами. Все 3 лазерные указателя расположены так, что дают развертку своих лучей в одной рабочей плоскости, перпендикулярной направлению движения бревна через сканер. Камеры откалиброваны так же относительно данной плоскости, что позволяет с помощью специального программного обеспечения выделить след лазера из видеопотока и определить положение точек следа в рабочей плоскости. Сигнал о начале и конце оцифровки вырабатывается фотодатчиком, который фиксирует факт пересечения светового луча телом бревна.

Состав системы.

·         Видеокамеры в защитных кожухах-3шт

·         Лазерные указатели-3шт

·         Фотодатчик-1шт

·         Персональный компьютер-1шт

·         Программное обеспечение оцифровки контура и восстановления формы бревна.

Технические характеристики.

·         Максимальный диаметр бревна – 1000 мм.

·         Погрешность измерения <3мм

·         Напряжение питания -220 В.

·         Температура эксплуатации: - без подогрева от +5° С до + 45° С. - с подогревом от -40° С до +45° С

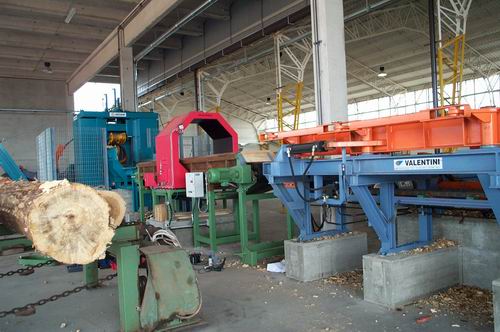

Металлодетектор METRON 05 CO

Высокочувствительный электронный туннельный металлодетектор, установленный на конвейере, для автоматического определения наличия металлических частиц в бревнах и брусе, а также автоматической маркировки опасной зоны, содержащей металл.

8 причин использования металлодетектора:

           Защищает оборудование от повреждений

           Улучшает качество выпускаемой продукции

           Уменьшает потери на брак

           Увеличивает производительность

           Компактный дизайн

           Максимально возможная чувствительность

           Прост в установке и эксплуатации

           Легко настраиваем под различные типы материалов

         Использование металлодетекторов  MESUTRONIC (Германия) позволяет гарантированно определять наличие черных, цветных металлов и  нержавеющих сталей от основного сырья.

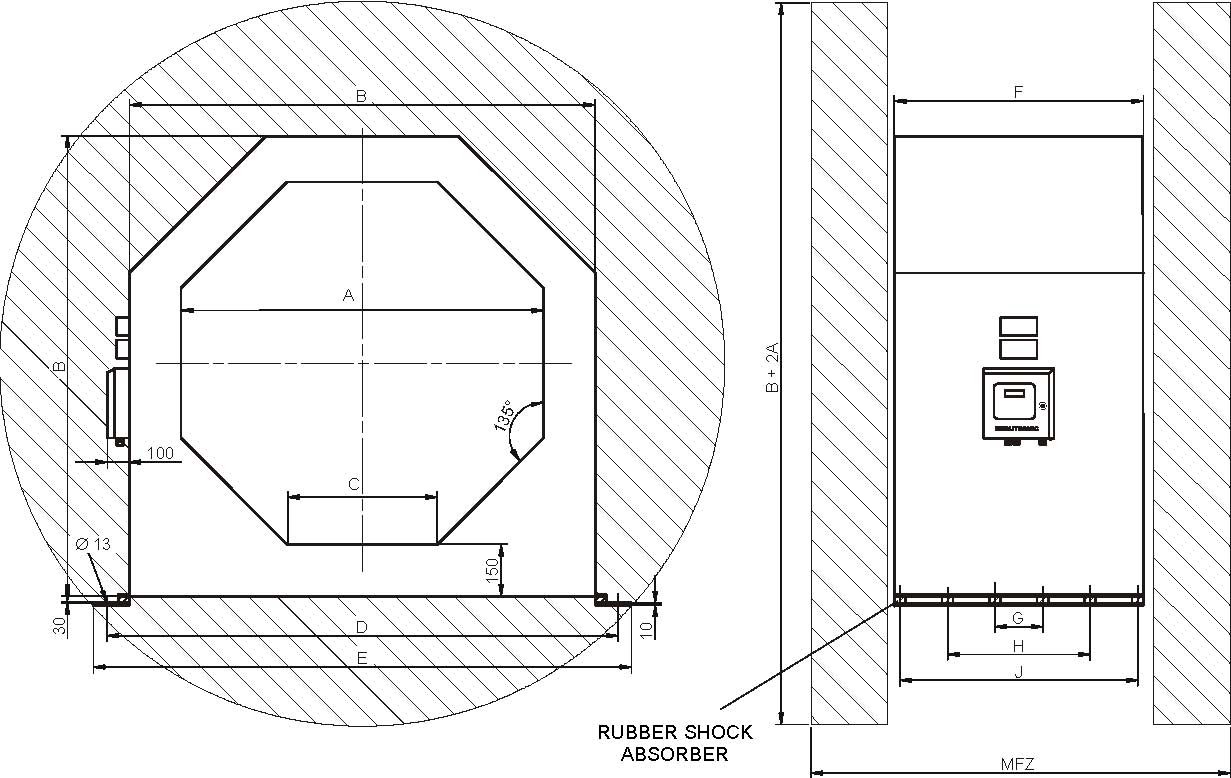

Размеры

MFZ = зона свободная от металла

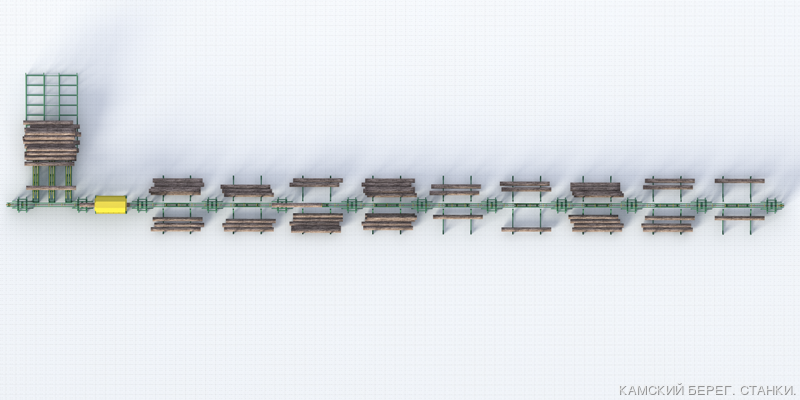

Вариант сортировочной линии:

Диаметр пиловочника – от 100 мм до 500 мм

Длина пиловочника, максимальная 3.0 – 6,3 м

Количество карманов – 10 шт. (односторонние)

Скорость сортировочной линии – до 40 м/мин

Объем единовременной загрузки ≈ 40 куб. м. пиловочника.

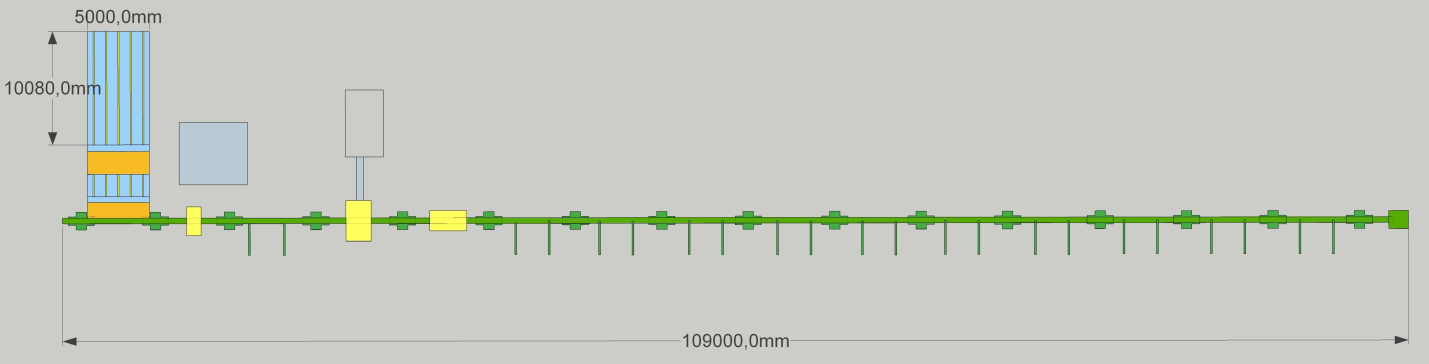

Общая длина линии, приблизительно 70 м.

Состав:

Горизонтальный поперечный транспортер для бревен, 10 м, общая грузоподъемность 30 тонн

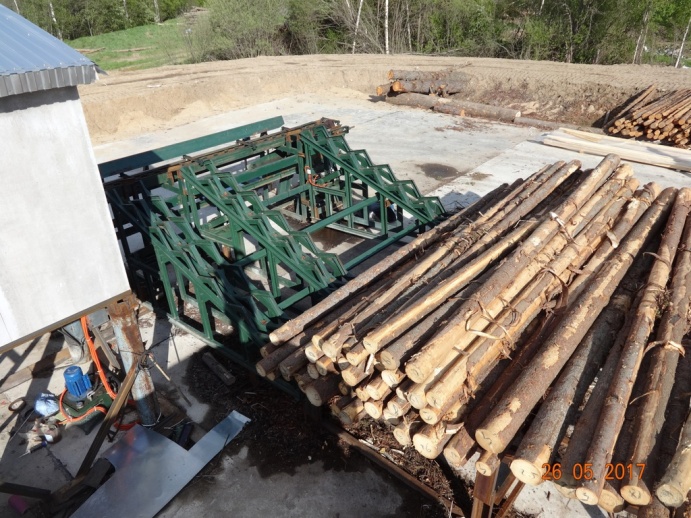

Гидравлический ступенчатый разобщитель бревен .

Поперечный горизонтальный транспортер – разделитель, длина 3м .

Устройство поштучной выдачи наклонное, цепное .

Металлодетектор METRON 05 CO

Цепной транспортер для бревен, 80 метров .

Цепные транспортеры для бревен, 2х8 метров

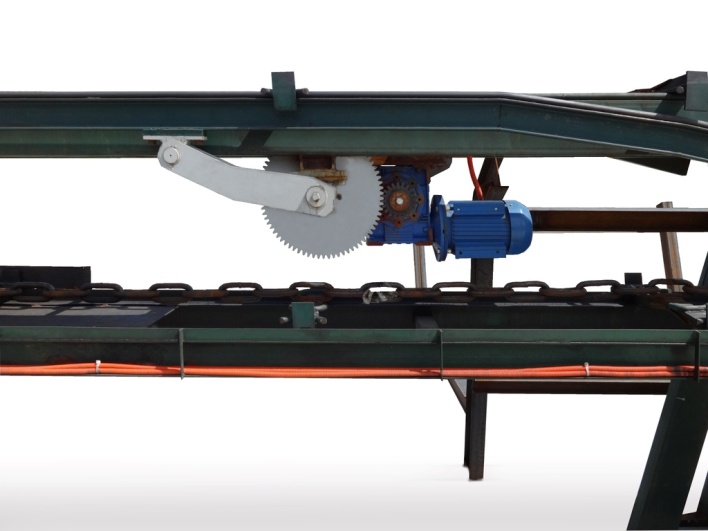

Сбрасыватели электромеханические  11шт.

Карманы односторонние 11шт.

Транспортеры для удаления щепы с окорочной установки .

Система управления линией (контроллер, датчики, компьютер, программа, силовая часть, кабели, шкафы управления) .

3D сканер бревен (Альфа-скан) .

Монтаж на подготовленном фундаменте, пуск-наладка, обучение .
