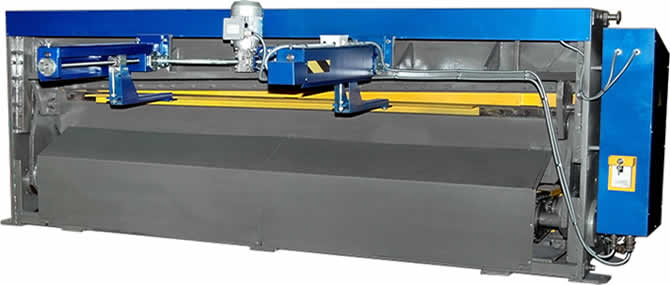

Гильотинные ножницы НГ 3,2х2500 позволяют разрезать металлические листы до 3,2 миллиметров толщиной.  Ножницы имеют 4 режущих кромки, общая мощность станка - 5,5 кВт/ч. Качество производимых операций соответствует самым высоким требованиям, предъявляемым к этому оборудованию.

Габариты гильотинных ножниц данной модели 2730х800х1350 мм (включая задний упор), что позволяет в случае производственной необходимости перемещать станок с одной производственной площадки на другую без особых проблем.

Параметры гильотинных ножниц НГ 3,2х2500

Электромеханический задний упор для гильотинных ножниц НГ

Электромеханический задний упор предназначен для организации мерной резки деталей на гильотинных ножницах серии НГ. Управление механизмом упора осуществляется через выносной пульт расположенный рядом с панелью управления гильотинных ножниц. Задание параметров осуществляется в цифровом виде.

Технические характеристики упора для гильотинных ножниц

Пневматическое устройство для поддержки тонкого листа

Устройство предназначено для устранения провисания тонколистового проката при раскрое с использованием заднего упора. Устройство состоит из подвижно подвешенной на столе гильотинных ножниц траверсы, со смонтированной на траверсе гребёнкой. В действие приводится пневмоцилиндром, установленным также на столе ножниц.

Нормальное положение устройства поддержки листа в режиме «Одиночный ход» – выдвинутое. В действие устройство приходит при нажатии кнопки «Пуск» (либо нажатии на педаль). При этом срабатывает пневмораспределитель и подаёт воздух на пневмоцилиндр. Происходит ход устройства вниз одновременно с рабочим ходом ножевой балки ножниц. Отрубленная заготовка падает вниз по склизам гребёнки.

<>pПосле возврата ножевой балки в верхнее положение, по сигналу блока управления, срабатывает пневмораспределитель и подаёт воздух в другую полость пневмоцилиндра. Устройство возвращается в первоначальное выдвинутое положение.

В режимах «Наладка» и «Автоматические хода» нормальное положение устройства – убранное. Регулировку устройства по скорости срабатывания осуществляют при помощи дросселей, расположенных на блоке подготовки воздуха и на глушителе. Нормальное рабочее давление по манометру, установленному на блоке подготовки воздуха, должно быть в районе 3 атм.

Примечание: Ввиду простоты конструкции кинематическая схема устройства не приводится.

Состав устройства:
  1. Пневмоблок подготовки воздуха П-Б 16.31 УХЛ 4
  2. Дроссель с глушителем ВЕSL
  3. Пневмораспределитель В64-13А-03 - 220V.
  4. Пневмоцилиндр серии ПЦ 1412 040 х 080 УХЛ 4
